HR-500型 智能开关综合控制器

智能开关综合控制器是我公司研发生产的用 于高压开关柜运行状态及自动安全操作的新一代智能控制装置，该装置具有智能程度高、运行可靠、内部连接简便、操作方便等特点。装置由显示器模块和主控制器模块组成，融合了高压带电指示器功能、电动底盘车控制功能、电动接地刀控制功能、 开关触头及电缆接头无线测温功能、柜内腔体温湿 度采集功能、以太网交换机功能以及监控摄像机实 时监测功能等，同时装置还具备一路标准RS485接口，采用 DLT/645通信协议，可接入标准电度表， 实现电度表数据的上传。

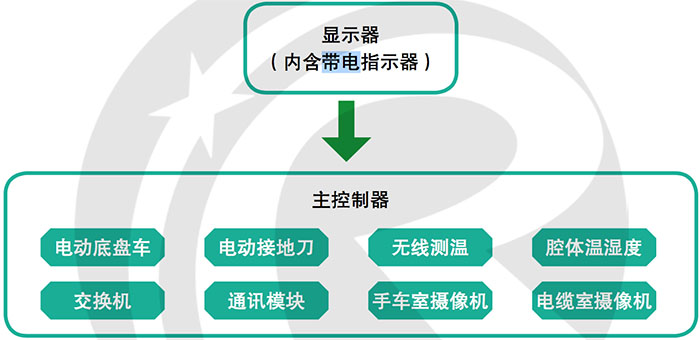

系统框图:

装置特点:

1)安全可靠:采用高速DSP处理器，主处理器板采用多层印制 板的电气设计，主要元件全部采用进口器件，保证了装置电 气设计上的高可靠性，产品通过了严格的型式试验和电磁兼 容测试，保证了产品在恶劣环境下的适应能力和可靠性。

2)紧凑的结构设计:专门针对高压隔爆开关柜设计，小型化的 外型尺寸，安装方便灵活。

3)由于装置采用了以太网通讯方式，且内置了以太网交换机， 只需通过一根网线就可实现柜内所有装置的通讯上传。

4)装置融合了通讯规约转换功能，可轻松接入柜内其它智能单 元，并实现数据网络化实时上传。

5)友好的人机界面:装置配置高亮液晶屏，全中文操作菜单及 图形化显示使得装置人机界面清晰易懂，操作简洁方便。

6)装置内置五防闭锁功能，可根据开关位置、底盘车位置、接 地刀位置实现相应的逻辑闭锁功能，防止带电分合接地刀， 带负荷操作底盘车。

7)装置内置电子式大电流开关，用单片机I/O口即可控制电机正 反转的大电流，从而保护了各功率器件不受损坏，轻松实现 数万次的电机操作。

8)装置具有高精度毫秒级计时器，可对底盘车电机和接地刀电 机实现精确行为控制，防止出现抱死及分合不到位的现象 9)装置具备温湿度在线实时监测功能，并可自动启动加热器，

从而改善柜内空气环境，预防局部放电的现象发生。 10)装置具备两路摄像机实时监测功能，能实时监测手车室和电缆室的实时动态。
